ZXMP S200是最高速率为STM-4级别的多业务接入SDH设备，适用于楼宇小区等多业务接入、商业大客户专线接入和PDH设备替换。ZXMP S200定位于城域传送网的接入层，负责传统SDH业务，数据业务传输。灵活的设备配置：STM-4/STM-1兼容设备，采用SFP模块，支持网络设备从155M到622M的在线升级，可以作为标准的TM设备、ADM设备和REG设备。ZXMP S200可以和中兴通讯其他SDH设备：ZXMP S325、ZXMP S330、ZXMP S385灵活配合使用。
体积小、结构紧凑
ZXMP S200设备体积小巧、设计紧凑、集成度高。
ZXMP S200系统操作全部为前向接口，维护方便。
支持多种电源输入方式
ZXMP S200支持交流110 V/220 V、直流-48 V和直流+24 V电源输入方式。
直流供电采用端口双输入方式，网管提供单路、双路电源输入状态指示，且每路电源均有正常、告警状态指示。整机采用集中供电方式。
网管接入能力
ZXMP S200设备可以纳入U31网络管理系统进行管理。该网管系统可以管理中兴通讯的所有光传输产品，并支持这些设备的混合组网。U31网管系统具有图形化界面，操作简单易用，系统具有视听告警功能。
子架结构
ZXMP S200根据电源模块以及业务接口类型的不同，可组成多种配置，满足不同用户的需求。各种配置的结构外形类似，电源接入方式、接口业务类型和数量不相同。
ZXMP S200由机箱、主板、插板（根据需要配置）、电源模块、风扇模块以及防尘模块组成。

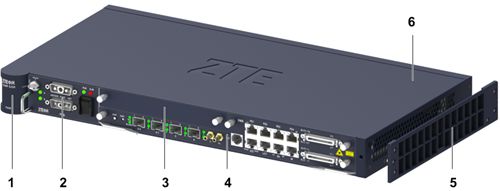

以接入直流电源-48 V，提供4路光接口、21路E1电接口主板为例，ZXMP S200结构外形如图1所示。
图1 ZXMP S200结构外形示意图
1. 风扇模块
2. 电源模块
3. 假面板（或插板）
4. 主板
5. 防尘模块
6. 子架
单板类型
ZXMP S200单板类型参见表1。
| 序号 | 代号 | 名称 |
|---|---|---|
| 1 | SMCxD75E | 双光口75 Ω 8E1系统主板 |
| 2 | SMCxD75T | 双光口75 Ω 21E1系统主板 |
| 3 | SMCxF75E | 四光口75 Ω 8E1系统主板 |
| 4 | SMCxF75T | 四光口75 Ω 21E1系统主板 |
| 5 | SMCxD120E | 双光口120 Ω 8E1系统主板 |
| 6 | SMCxD120T | 双光口120 Ω 21E1系统主板 |
| 7 | SMCxF120E | 四光口120 Ω 8E1系统主板 |
| 8 | SMCxF120T | 四光口120 Ω 21E1系统主板 |
| 9 | SMCxD100E | 双光口100 Ω 8T1系统主板 |
| 10 | SMCxD100T | 双光口100 Ω 21T1系统主板 |
| 11 | SMCxF100E | 四光口100 Ω 8T1系统主板 |
| 12 | SMCxF100T | 四光口100 Ω 21T1系统主板 |
| 13 | SMBxD75E0 | 双光口75 Ω 8E1系统主板 |
| 14 | SMBxD75T0 | 双光口75 Ω 21E1系统主板 |
| 15 | SMBxF75E0 | 四光口75 Ω 8E1系统主板 |
| 16 | SMBxF75T0 | 四光口75 Ω 21E1系统主板 |
| 17 | SMBxD120E0 | 双光口120 Ω 8E1系统主板 |
| 18 | SMBxD120T0 | 双光口120 Ω 21E1系统主板 |
| 19 | SMBxF120E0 | 四光口120 Ω 8E1系统主板 |
| 20 | SMBxF120T0 | 四光口120 Ω 21E1系统主板 |
| 21 | SMBxD100E0 | 双光口100 Ω 8T1系统主板 |
| 22 | SMBxD100F0 | 双光口100 Ω 21T1系统主板 |
| 23 | SMBxF100E0 | 四光口100 Ω 8T1系统主板 |
| 24 | SMBxF100F0 | 四光口100 Ω 21T1系统主板 |
| 25 | PWA | -48 V电源模块 |
| 26 | PWB | +24 V电源模块 |
| 27 | PWC | 110 V/220 V电源模块 |
| 28 | IBB | 2 Mbit/s BITS接口板 |
| 29 | IBBZ | 2 MHz BITS接口板 |
| 30 | ET1-75 | 21路E1电支路板（75 Ω） |
| 31 | ET1-120 | 21路E1电支路板（120 Ω） |
| 32 | TT1-100 | 21路T1电支路板（100 Ω） |
| 33 | EIE3 | E3/T3电接口板 |
| 34 | V35B | V.35数据接口板 |
| 35 | TFEx4 | 4路透传快速以太网电接口板 |
| 36 | TFEx4B | 4路透传快速以太网光接口板 |
| 37 | AI | 音频板 |
| 38 | OW | 公务板 |
| 39 | SDB | 4路SHDSL接口板 |
| 40 | SEC | 4路增强型智能以太网处理板 |
| 41 | EP3Fx3 | 3端口E3/T3电处理板 |
| 42 | MB | 背板 |
| 43 | FAN | 风扇板 |
技术指标
ZXMP S200子架的技术指标参见表2。
| 技术指标 | 说明 |
|---|---|
| 交叉容量 | 高阶10G，低阶5G |
| 业务槽位数 | 1 |
| 业务接口 | E1/T1/E3/T3,STM-1/4,FE |
| 主要功能特性 | 灵活的设计：1U高盒式设备，支持台式安装、壁挂式安装、室外安装；支持多种供电方式，直流供电采用双输入端口方式，实现1：1保护；可以作为标准的TM设备、ADM设备和REG设备 保护机制：SNCP保护；DNI保护； |
| 尺寸（高*宽*深）mm | 44.5mm(高)×482.6mm(宽)×240mm(深) |
| 电源 | 220/110V AC,-48/-60V DC,＋24V DC |
| 最大功耗 | 30W |
| 工作环境 | 环境温度-5 ℃～+50 ℃，相对湿度10%～90% |
